Der DALI Aktor 4-fach KNX easy, Broadcast, RGB(T)W, ermöglicht die Einbindung von bis zu 94 DALI-Geräten in das easy oder KNX-System. Er erlaubt die Einstellung von Farbe und Farbtemperatur für Leuchten mit DALI Device Type 8 gemäß IEC 62386-209. Steuerung der Farbe und Farbtemperatur erfolgt über relatives oder absolutes Dimmen und Szenen. Die Handbedienung am Gerät ermöglicht die Ansteuerung der DALI-Geräte auch im Baustellenbetrieb ohne KNX-Busspannung. Der Aktor kann DALI-Geräte (EVGs) pro Kanal zentral schalten und dimmen (4 Kanäle). Eine DALI-Lichtgruppe entspricht einem KNX-Aktorkanal. Es können 16 Lichtszenen im ETS-Modus und 8 im easy-Modus konfiguriert und abgerufen werden. Die Inbetriebnahme erfolgt durch easy Konfiguration oder ETS. Es gibt eine Rückmeldung des Schaltzustands im Bus- und Handbetrieb sowie eine einstellbare Ein- und Ausschaltverzögerung oder eine Treppenlichtfunktion mit Vorwarnfunktion. Funktionen umfassen Schalten EIN/AUS, Dimmen, RGBW-Farbsteuerung, TW-Temperatursteuerung, Zeitfunktionen, Handbedienung, Szenenaufrufe und Zustandsrückmeldung.

Der Binäreingang 4-fach, 230V~, REG, KNX, ist ein modularer Eingang zum Anschluss an 230V-Signalgeber wie Schalter, Taster und Alarmgeber. Er verfügt über eine parametrierbare LED-Anzeige und ermöglicht die Unterscheidung zwischen offenem Eingang und Spannungsausfall durch Netzausfallüberwachung. Jeder Eingang hat einen separaten N-Anschluss und kann an unterschiedliche Phasen angeschlossen werden. Funktionen wie Beleuchtungs-, Jalousie-, Rollladen- und Heizungssteuerung sowie Szenenabruf sind für jeden Eingang frei definierbar. Das Gerät ist mit der QuickConnect Anschlusstechnik ausgestattet.

Der Universal-Dimmaktor 2-fach KNX easy, 2x300W, ESL/LED, ist ein Reiheneinbaugerät zum Schalten/Dimmen mit automatischer Erkennung der Lastart (Autodetect). Mit Easydetect zur Optimierung des Dimm-Bereichs mittels Tastendruckmodus am externen Sensor, am Gerät oder über ein Objekt. Er verfügt über QuickConnect Steckklemmen, Handbedienung mit Status-LED, beleuchtete Dimm-Modus-Taste, Kontroll-LED für Kurzschluss, Überlast- und Überhitzungsschutz sowie Schiebeschalter für auto/min/max./Hand und beleuchtete Programmier-Taste.

Funktionen umfassen Schalten/Dimmen von Lasten, Dimmkanal-Auswahl für Dimmen, EIN/AUS, Zeitschalterfunktion mit Ausschaltvorwarnung, Zwangssteuerung, 64 Szenenfunktionen pro Kanal, und Automatikfunktion. Handbedienung ohne Bus möglich. Dimmkanäle können zur Leistungserhöhung kombiniert werden. Das Statusobjekt des Ausgangs wird durch den Stromfluss über das Leuchtmittel definiert.

Der Rollladen-/Jalousieaktor 4-fach KNX, 230V, steuert 4 Jalousieausgänge. Die Jalousiefunktion ermöglicht Fahrbefehle für AUF/AB/Stopp und die Einstellung des Lamellenwinkels, sowie die Prozentansteuerung zur vordefinierten Position. Er hat eine Alarmfunktion, Sicherheitsabfahrt, 64 Szenenfunktionen pro Kanal, Logikblock für Ausgangssteuerung, Preset-, Sperr- und Zwangssteuerung. Das Gerät setzt Businformationen in Befehle um, und die Ausgänge werden über die Systemleitung gesteuert. Es verfügt über eine sperrbare Handbedienung, LED-Schaltzustandsanzeige und Betriebsstundenzähler pro Ausgang. Das Gerät kann mit einem Diagnostikwerkzeug ausgelesen werden und bietet eine Beschriftungsmöglichkeit direkt am Gerät.

Der Binäreingang 10-fach, 230V~, REG, KNX, ist ein modularer Eingang für 230V-Signalgeber wie Schalter, Taster und Alarmgeber. Er verfügt über eine sperrbare Handbedienung, parametrierbare LED-Anzeige und Netzausfallüberwachung zur Unterscheidung zwischen offenem Eingang und Spannungsausfall. Jeder Eingang hat einen separaten N-Anschluss und kann an unterschiedliche Phasen angeschlossen werden. Funktionen wie Beleuchtungs-, Jalousie-, Rollladen- und Heizungssteuerung sowie Szenenabruf sind frei definierbar. Das Gerät ist mit QuickConnect Anschlusstechnik ausgestattet.

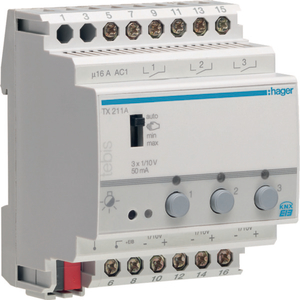

Der Schalt-/Dimmaktor 3-fach KNX, 1-10V, dimmt Beleuchtungskreise über Ferndimmer und elektronische Vorschaltgeräte mit 1-10V-Schnittstelle. Je Kanal können Geräte über einen potenzialfreien Schließerkontakt bei AUS spannungsfrei geschaltet werden. Er verfügt über eine Beleuchtungsszenensteuerung für 8 Szenen mit voreinstellbaren Helligkeitswerten. Dimmgeschwindigkeit, Helligkeit beim Einschalten und Verhalten nach Spannungs- oder Busausfall sind einstellbar. Der Schaltzustand der Ausgänge wird über eigene Rückmeldeobjekte auf den Bus gesendet. Das Gerät hat eine vom Bus unabhängige, nicht übersteuerbare Handbedienung und LED-Schaltzustandsanzeigen.

Die KNX-Schnittstelle für elektrische Energiezähler überträgt Messdaten von Hager Energiezählern mit Infrarotschnittstelle als KNX-Telegramme auf den KNX-Bus. Sie sendet und liest Daten für bezogene und gelieferte Wirk- und Blindenergie, aktuelle Wirk-, Blind- und Scheinleistungen, Spannungen, Ströme, Frequenz, Leistungsfaktoren sowie Alarmmeldungen für Spannungsüber- bzw. -unterschreitung und übermäßigen Energieverbrauch.

Messwertgeber KNX für 3 Stromkreise mit 3 Wandlern zur Erfassung der Leistungs- und Verbrauchswerte der einzelnen Phasen sowie der Gesamtleistung/-verbrauchswerte. Der Messbereich beträgt maximal 90A. Pro Wandler kann eine Teil- und Gesamtzählung sowie eine Doppeltariferfassung übermittelt werden, wobei der Teilzähler rücksetzbar ist. Leistungs-, Energie-, Spannungs- und Stromwerte sind als KNX-Telegramm aktivierbar. Über den Dynamikmodus kann vorübergehend ein höherer Datenversand aktiviert werden. Zusätzlich kann ein Temperaturfühler IP65 angeschlossen werden.

Schalt-/Jalousieaktor 4/2fach, 10A, KNX. Schaltfunktion für 4 Steckdosen-/Beleuchtungsausgänge oder 2 Jalousien. Beleuchtungssteuerung mit EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Sperr-, Logik-, Preset-, Verzögerungsfunktion oder 64 Szenen pro Kanal. Umschaltfunktion für Zeit- oder Dauerbetrieb. Jalousiefunktion für AUF/AB/Stopp und Lamellenwinkel. Prozentansteuerung für vordefinierte Position. Sonnenschutzfunktion mit Außensensor-Steuerung. Alarmfunktion für definierte Position. Sicherheitsabfahrt solange die Taste gedrückt bleibt. 64 Szenen pro Kanal. Logikblock für Ausgabesteuerung durch logische Verknüpfung. Preset-, Sperr- und Zwangssteuerung. Businformationen werden in Befehle umgesetzt. Systemleitung steuert Ausgänge über zugeordnete Eingänge. Handbedienung mit Sperrfunktion, Schaltzustandsanzeige mittels LED und Betriebsstundenzähler pro Ausgang. Auslesbar mit Diagnostikwerkzeug. Beschriftungsmöglichkeit am Gerät.

Schalt-/Jalousieaktor 2/1-fach KNX, 6A, UP. Unterputz-Schaltaktor mit integriertem Busankoppler zum Schalten von 2 Steckdosen- oder Beleuchtungsausgängen oder 1 Rollladen/Jalousie. Beleuchtungssteuerung mit EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Sperr-, Logik-, Preset-, Verzögerungsfunktion oder 64 Szenen. Umschaltfunktion für Zeit- oder Dauerbetrieb. Jalousiefunktion für AUF/AB/Stopp und Lamellenwinkel. Prozentansteuerung für vordefinierte Position. Sonnenschutzfunktion mit Außensensor-Steuerung. Alarmfunktion für definierte Position. Sicherheitsabfahrt solange die Taste gedrückt bleibt. 64 Szenen pro Kanal. Logikblock für Ausgabesteuerung durch logische Verknüpfung. Preset-, Sperr- und Zwangssteuerung. Businformationen werden in Befehle umgesetzt. Systemleitung steuert Ausgänge über zugeordnete Eingänge. Handbedienung, Schaltzustandsanzeige mittels LED und Betriebsstundenzähler pro Ausgang. Auslesbar mit Diagnostikwerkzeug. Programmiertaste und rote Programmier-LED, Busanschluss mit Leitung und Busklemme.

KNX/IP Schnittstelle Secure, REG 1 TE. Diese Schnittstelle mit integriertem Busankoppler dient als Programmierschnittstelle zwischen dem KNX Bus und einem oder mehreren PCs/Laptops im Netzwerk. Die IP-Adresse kann über DHCP oder manuell (ETS) zugewiesen werden. Das Gerät unterstützt bis zu 8 gesicherte Verbindungen gleichzeitig gemäß KNXnet/IP-Spezifikation (Core, Device Management, KNXnet/IP Tunneling). KNX Security ist integriert. Eine externe Betriebsspannung ist nicht notwendig.

Schalt-/Jalousieaktor 8/4-fach KNX Secure, 16A, C-Last

KNX Secure Schaltausgang zum Schalten von 8 Steckdosen-/Beleuchtungsausgängen oder 4 Jalousien.

Funktionen:

Pro Ausgang: Handbedienung (sperrbar, ohne notwendigen Busanschluss), LED-Schaltzustandsanzeige, Betriebsstundenzähler und Diagnostikfunktion.

Beleuchtung: EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Sperr-/Logik-/Preset- oder Verzögerungsfunktion, Szenenabruf (64 pro Kanal), Umschaltfunktion für Zeit oder Dauerbetrieb.

Jalousie: Fahrbefehl AUF/AB/Stopp, Lamellenwinkel, Prozentansteuerung, Sonnenschutzfunktion (mit Außensensor), Alarmfunktion, Sicherheitsabfahrt, 64 Szenen pro Kanal, Logikblock, Preset-/Sperrfunktion, Zwangssteuerung.

Beschriftungsmöglichkeit direkt am Gerät und Möglichkeit von Remote Firmware Updates über ETS App.

Spannungsversorgung KNX mit 2 Ausgängen inkl. 1 Drossel, 1280 mA. Spannungsversorgung zur Erzeugung der notwendigen KNX-Systemspannung mit einem Gesamtstrom von 1280 mA, der sich auf zwei Ausgänge aufteilt. Ein Ausgang liefert 30 V DC mit Drossel auf Busklemme, der andere 30 V DC ungedrosselt auf einer zweiten 2-poligen Steckklemme. Das Reiheneinbaugerät hat 3-polige Schraubklemmen für die Spannungsversorgung und drei LEDs zur Anzeige von Überspannung, Überlast und Betrieb. Eine erkannte Störung kann durch die Reset-Taste quittiert werden. Ein potenzialfreier Meldekontakt für Betriebs- und Diagnosemeldung ist über Schraubklemmen verfügbar. Geeignet für den Betrieb in Anlagen mit zentraler Notstromversorgung.

Binäreingang 2-fach + 2 LED Ausgänge KNX, Unterputz.KNX Binäreingang UP, 2-fach Eingang/2-fach LED Ausgang. 2 unabhängige UP-Eingänge zum Anschluss von handelsüblichen Tastern, Schaltern oder potenzialfreien Kontakten. Zusätzlich 2 frei parametrierbare Ausgänge zur LED Ansteuerung. Die Abfragespannung stellt das Eingangsgerät zur Verfügung. Das Gerät setzt die Schaltinformationen in Befehle um. Funktionen, Beleuchtungs-, Jalousie-, Rollladen- und/oder Heizungssteuerung, Szenenabruf, 2-Kanal Modus sind für jeden Eingang frei definierbar.

Linien-/Bereichkoppler, KNX Secure.Zur Verbindung zweier KNX-Buslinien, wobei die Signalübertragung galvanisch getrennt erfolgt. Der KNX Secure Linien- und Bereichskoppler dient als Datenflussfilter für übergreifende Bustelegramme und kann in Verbindung mit der ETS mit Gruppenadressen von 0 bis 31 konfiguriert werden. Zusätzlich dient er auch als Signalverstärker. Bei Überschreitung der max. Linienlast muss ein zusätzlicher Linienkoppler inklusive Spannungsversorgung eingesetzt werden. Möglichkeit von Remote Firmware Updates über ETS App.
